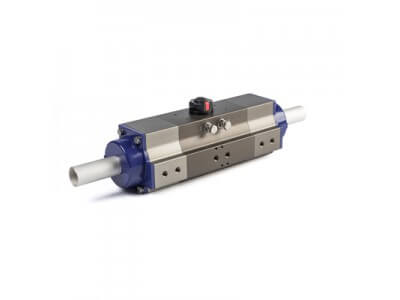

最大工作壓力 8Bar
工作溫度：
標準 -20℃~+85℃
高溫 -20℃~+150℃
低溫 -40℃~+85℃
? 工作條件
? 自潤滑，高壽命
? 100%出廠測試
? 旋轉調整角度：0~90°
? 從型號FP-DA52~FP-DA140
1. 標準品可通過調整氣室外部的螺釘，可在順時針和逆時針兩個方向
均調整±5°
2. 調節凸輪可進行人工調節
3. 帶標準可視位置指示器
? 從型號FP-DA160~FP-DA270
1. 標準品通過調節端蓋上的螺釘可在逆時針方向調整±5°
2. 如要求亦可提供順時針方向調整±5°的零件
? 外部連接
? 頂部連接：符合NAMUR 標準
? 電磁閥連接：符合NAMUR 標準
? 底部標準：ISO5211-DIN3337
1. 端蓋
? 材質：壓鑄鋁
? 標準品為聚酯粉末涂層
? 如環境所需，亦可采用鍍鎳防腐處理
2. 彈簧組件
? 標準品經過磷酸鹽化處理
? 高強度和高可靠性
? 可適合不同的氣源壓力和扭矩值要求
? 長安全螺栓，易于拆除
? 相同的DA/SR 系列，其殼體尺寸相同
3. 安裝螺釘
? 標準材質為不銹鋼
4. 鋼制齒輪軸
? 標準品為標準鍍鎳，以防腐
? 防腐環境可選用不銹鋼材質
? 防脫出式設計
5. 缸體
? 材質：擠壓鋁，按UNI6060 標準加工而成
? 內表面為陽極硬化處理，標準品光潔度可達40μm
? 內表面的加工精度較高，所以耐磨性高，而且抗腐蝕
? 低摩擦，高壽命
? 特殊表面處理為鍍鎳或樹脂涂層
6. POM 材質活塞導向件
? 接觸面積大
? 自潤滑，低摩擦
? 長壽命
7. 密封
? 標準密封材質：NBR（丁腈橡膠）
? 高溫密封材質：VITON（氟橡膠）
? 低溫密封材質：SILON（硅橡膠）
8. 活塞
? 材質：壓鑄鋁
? 依據要求可進行鍍鎳處理
? 雙齒輪齒條式設計
? 扭矩輸出恒定
? 結構緊湊
? 受力均衡
? 可靠的強度設計，確保長壽命
編號 名稱 材料 數量（雙動） 數量（單動）
1 缸體壓鑄鋁 1 1
2 軸鋼 1 1
3 * 下軸密封圈丁氰橡膠 1 1
4 * 上周密封圈丁氰橡膠 1 1
5 * 軸墊片POM 1 1
6 * 軸卡簧不銹鋼 1 1
7 活塞壓鑄鋁 2 2
8 * 活塞環丁氰橡膠 2 2
9 * 端蓋密封圈丁氰橡膠 2 2
10 調節螺栓不銹鋼 2 2
11 端蓋壓鑄鋁 2 2
12 端蓋螺栓不銹鋼 8 8
13 調節螺栓密封圈丁氰橡膠 2 2
14 調劑螺栓墊片不銹鋼 2 2
15 調節螺母不銹鋼 2 2
編號 名稱 材料 數量（雙動） 數量（單動）
1 缸體 壓鑄鋁 1 1
2 軸 鋼 1 1
3 *軸下密封 丁氰橡膠 1 1
4 軸墊片 POM 1 1
5 調節凸輪 不銹鋼 1 1
6 軸上密封 丁氰橡膠 1 1
7 *墊片 POM 1 1
8 墊片 不銹鋼 1 1
9 卡簧 不銹鋼 1 1
10 指示器 Nylon 1 1
11 活塞 壓鑄鋁 2 2
12 推力滑塊 POM 2 2
13 *活塞密封圈 丁氰橡膠 2 2
14 *活塞環 POM 2 2
15 端蓋密封 丁氰橡膠 8 8
16 端蓋 壓鑄鋁 1 1
17 端蓋螺栓 不銹鋼 8 8
18 調節螺栓 不銹鋼 2 2
19 調節螺母 不銹鋼 2 2
20 調節墊片 不銹鋼 2 2
21 調節密封圈 丁氰橡膠 2 2
22 彈簧組 鋼 N/A Per Req.
