概括：
尺寸/壓力: DN40 - DN300 = PN16
DN350 - DN600 = PN10
閥體材質: 鑄鐵
閥板材質: 不銹鋼、 鍍鎳
閥座材質: NBR, EPDM-H, FPM or PTFE
閥體表面: 聚酯纖維, RAL9006, 100μ
閥門結構長度: EN558-1

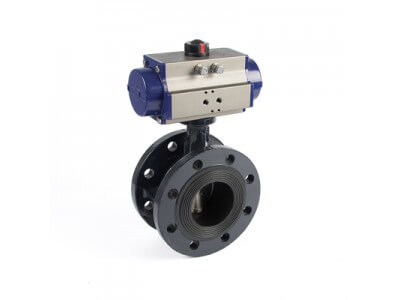

操作方式: 手柄、蝸輪箱、執行器(氣動執行器, 電動執行器)
法蘭標準: DN40-DN300, PN10/16/ANSI150
BS10 TABLE D/E, JIS 10K, 16K
DN350 -DN600 PN10 、ANSI150 BS10 TABLE D/E
選項:
閥體材質: GSC25N, AISI 304, AISI 316.
閥板材質: 尼龍板、鋁青銅、PTFE涂層
閥座材質: 天然橡膠、硅橡膠
說明:
質量非常高的工業蝶閥。通過 EN
10204 3.1認證。
雙斷軸閥板，密封面球形設計，確保低扭矩，大流量，長壽命.
ISO 5211 上法蘭可直接安裝執行器（氣動執行器或電動執行器）
閥座硫化在硬靠背上，確保橡膠不變形。
獨一無二的緩沖坡閥座，實現中線蝶閥結構，偏心蝶閥效果，閥板與閥座之間無摩擦。
不銹鋼或碳鋼制成的耐用手柄。
材質:DN50-DN300
|
No. |
描述 |
材質 |
|
1 |
閥體 |
球墨鑄鐵 - ASTM A536 Gr 65-45-12 |
|
碳鋼 - ASTM A216 WCB |
||
|
不銹鋼- ASTM A351 CF8M |
||
|
2 |
閥板 |
鑄鐵- ASTM A536 Gr 65-45-12 |
|
不銹鋼 - ASTM A351 CF8M |
||
|
鋁青銅 - ASTM B148 C95800 |
||
|
3 |
閥座 |
NBR |
|
EPDM-H |
||
|
FPM |
||
|
4 |
閥軸 |
不銹鋼 - SS420 for PN16 |
|
不銹鋼 - SS431 for PN25 |
||
|
5 |
V型密封圈 |
同閥座材質 |
|
6 |
軸套 |
青銅 |
|
7 |
法蘭 |
同閥體 |
|
8 |
螺釘 |
鋼 |
材質:DN350-DN600
|
No. |
描述 |
材質 |
|
1 |
閥體 |
球墨鑄鐵 - ASTM A536 Gr 65-45-12 |
|
碳鋼 - ASTM A216 WCB |
||
|
不銹鋼- ASTM A351 CF8M |
||
|
2 |
閥板 |
不銹鋼 - ASTM A351 CF8M |
|
3 |
閥座 |
NBR |
|
EPDM-H |
||
|
FPM |
||
|
4 |
閥軸 |
不銹鋼 - SS420 for PN16 |
|
不銹鋼 - SS431 for PN25 |
||
|
5 |
V型密封圈 |
同閥座 |
|
6 |
軸套 |
青銅 |
|
7 |
底蓋 |
球墨鑄鐵 |
|
8 |
O型圈 |
NBR |
|
9 |
環 |
鋼 |
|
10 |
彈簧環 |
彈簧鋼 |
|
11 |
螺栓 |
不銹鋼 |
|
12 |
墊片 |
同閥座 |
|
13 |
底部螺絲 |
鋼 |
