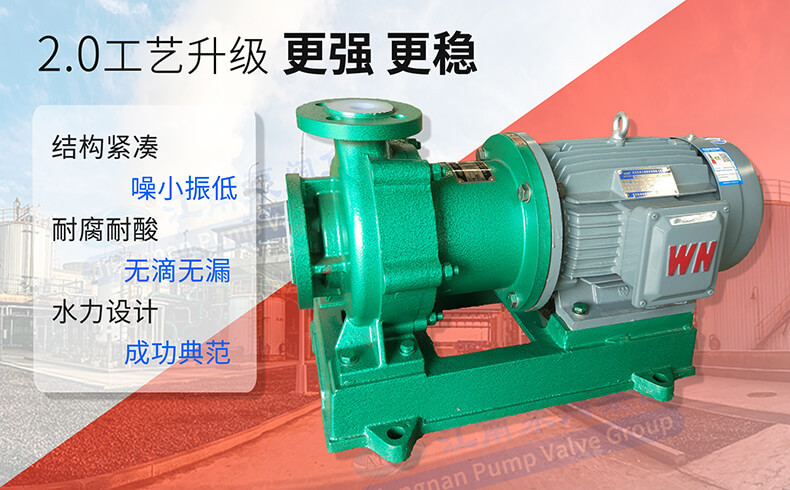

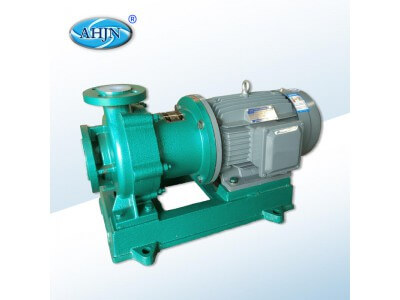

- 品牌廠家：JiangNan/江南泵業
- 產品別名：CMB氟塑料磁力泵|CMB襯氟磁力泵
- 主要材質：F46|鑄鐵
- 流量范圍：1.5-220m3/h
- 揚程范圍：3-80m
- 功率范圍：0.75-55kw

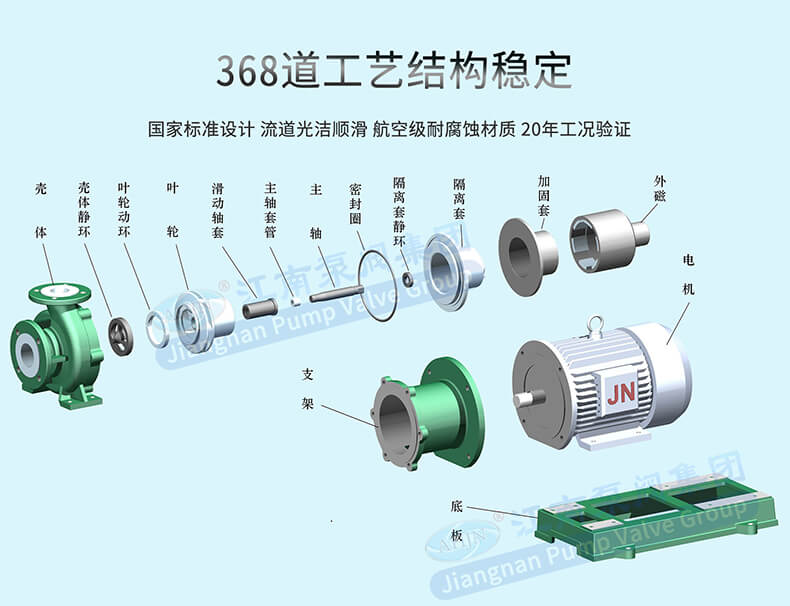

- CMB耐顆粒抗干磨氟塑料磁力泵，運用ANSYSICEM+CFD、CFX有限元分析、流體可視化仿真技術設計高性能的水力模型，泵體與葉輪、葉輪與隔離套設計有固體顆粒阻擋環結構，減小了顆粒磨損。

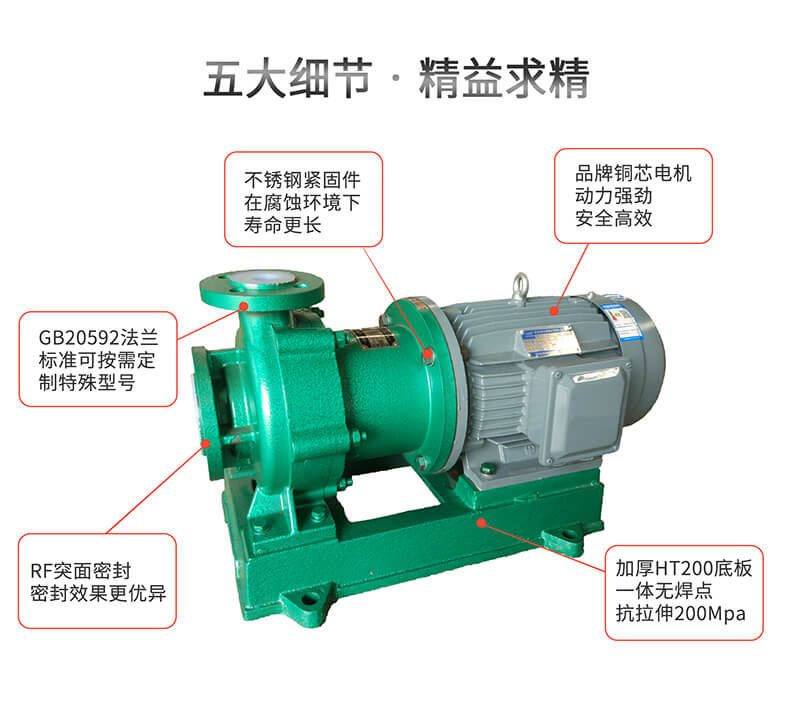

- 支承軸采用固定轉軸寬支點非懸臂支承結構，免除了軸傳動轉子斷軸煩惱，穩定性更好;非金屬材料制造的加固套，徹底消除了磁渦流發熱帶來的損壞，提升了運行可靠性。
- PLUSSSiC復合陶瓷制造滑動軸承部件，不僅耐固體顆粒磨損，而且可承受抽空狀態下30min空運行，CMB(L)設計有軸承的長懸架體結構，可防止高溫工況介質高溫影響電機運行。
- 該泵具有耐顆粒、抗干磨、高效節能、運行穩定、靜音低振、可靠性高、壽命長等同類氟塑料磁力泵無可比擬的優點，突破了傳統氟塑料磁力泵使用限制，是強腐蝕、有毒、易揮發、易燃易爆、有機溶劑和貴重液體理想的環保輸送設備。
- 使用溫度范圍：-20℃～150℃
| 序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3 | |||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npshr | Power | Weight | ||
| (m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kW) | (kg) | ||
| 1 | CMB25-20-125 | 2 | 20 | 24 | ?25 | ?20 | 2.0 | 0.75 | 35 |
| 2 | CMB25-20-160 | 2 | 32 | 22 | ?25 | ?20 | 2.0 | 1.1 | 40 |
| 3 | CMB25-20-200 | 2 | 50 | 20 | ?25 | ?20 | 2.0 | 2.2 | 65 |
| 4 | CMB32-20-125 | 3.6 | 20 | 19 | ?32 | ?20 | 2.0 | 1.1 | 40 |
| 5 | CMB32-20-160 | 3.6 | 32 | 27 | ?32 | ?20 | 2.0 | 1.5 | 50 |
| 6 | CMB32-20-200 | 3.6 | 50 | 24 | ?32 | ?20 | 2.5 | 3 | 75 |
| 7 | CMB40-25-125 | 6.3 | 20 | 36 | ?40 | ?25 | 2.5 | 1.5 | 45 |
| 8 | CMB40-25-160 | 6.3 | 32 | 33 | ?40 | ?25 | 2.5 | 2.2 | 50 |
| 9 | CMB40-25-200 | 6.3 | 50 | 29 | ?40 | ?25 | 2.5 | 5.5 | 95 |
| 10 | CMB40-25-250 | 6.3 | 80 | 25 | ?40 | ?25 | 2.5 | 7.5 | 135 |
| 11 | CMB50-32-125 | 12.5 | 20 | 47 | ?50 | ?32 | 2.5 | 2.2 | 50 |
| 12 | CMB50-32-160 | 12.5 | 32 | 43 | ?50 | ?32 | 2.5 | 4 | 95 |
| 13 | CMB50-32-200 | 12.5 | 50 | 40 | ?50 | ?32 | 2.5 | 7.5 | 125 |
| 14 | CMB50-32-250 | 12.5 | 80 | 35 | ?50 | ?32 | 2.5 | 11 | 190 |
| 15 | CMB65-50-125 | 25 | 20 | 55 | ?65 | ?50 | 2.5 | 4 | 90 |
| 16 | CMB65-50-160 | 25 | 32 | 50 | ?65 | ?50 | 2.5 | 5.5 | 105 |
| 17 | CMB65-40-200 | 25 | 50 | 45 | ?65 | ?40 | 2.5 | 11 | 160 |
| 18 | CMB65-40-250 | 25 | 80 | 40 | ?65 | ?40 | 2.5 | 18.5 | 230 |
| 19 | CMB80-65-125 | 50 | 20 | 54 | ?80 | ?65 | 3.0 | 5.5 | 80 |
| 20 | CMB80-65-160 | 50 | 32 | 52 | ?80 | ?65 | 3.0 | 11 | 135 |
| 21 | CMB80-50-200 | 50 | 50 | 46 | ?80 | ?50 | 3.0 | 18.5 | 190 |
| 22 | CMB80-50-250 | 50 | 80 | 43 | ?80 | ?50 | 3.5 | 30 | 310 |
| 23 | CMB100-80-125 | 100 | 20 | 63 | ?100 | ?80 | 3.5 | 11 | 140 |
| 24 | CMB100-80-160 | 100 | 32 | 50 | ?100 | ?80 | 3.5 | 18.5 | 195 |
| 25 | CMB100-65-200 | 100 | 50 | 46 | ?100 | ?65 | 3.5 | 30 | 310 |
| 26 | CMB100-65-250 | 100 | 80 | 43 | ?100 | ?65 | 4.0 | 45 | 420 |
| 27 | CMB125-80-160 | 160 | 32 | 60 | ?125 | ?80 | 4.0 | 30 | 360 |
| 28 | CMB125-100-200 | 200 | 50 | 55 | ?125 | ?100 | 4.5 | 55 | 500 |
